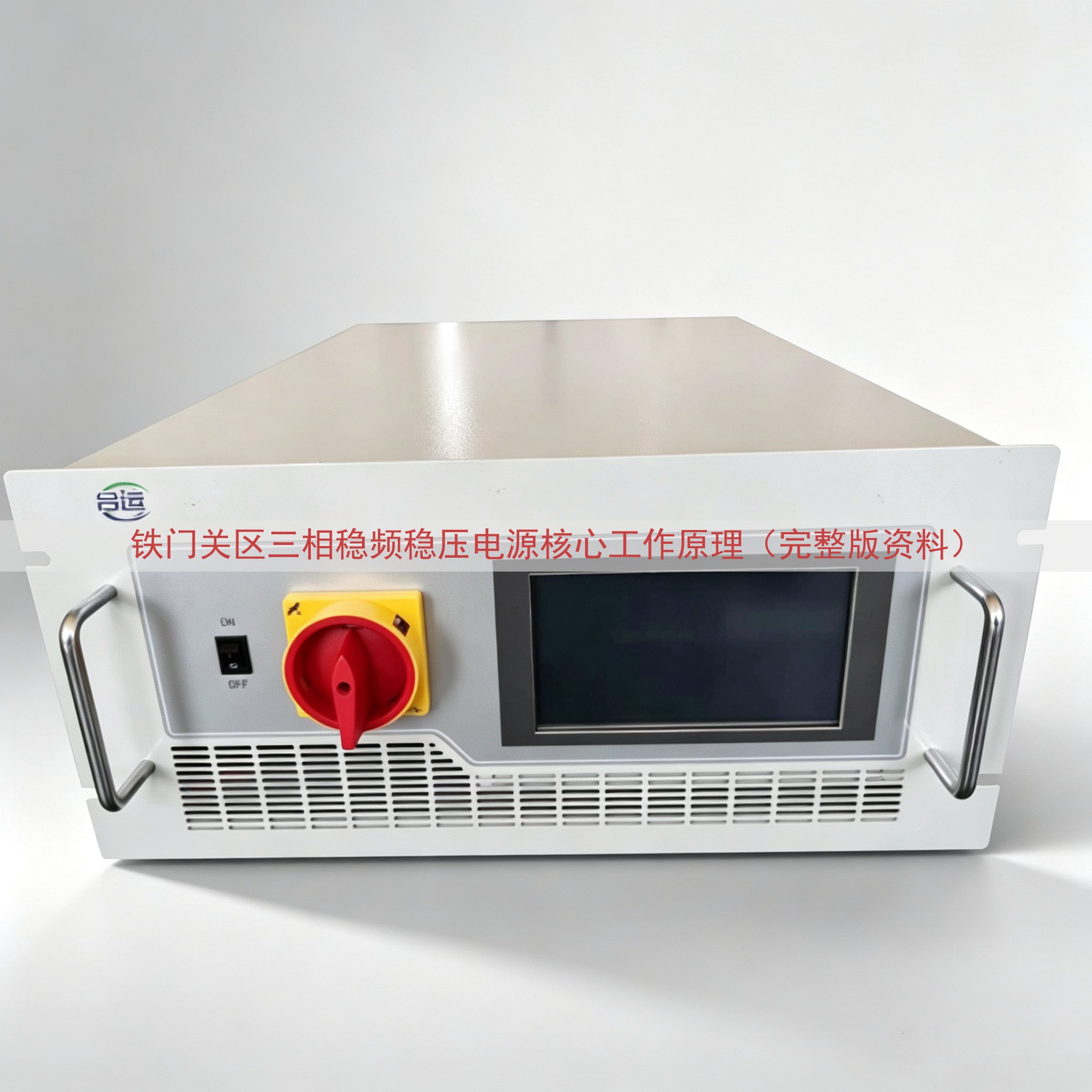

铁门关区地处新疆巴音郭楞州，配电网常年带有石油钻机、棉花加工机械、水泵机组等负载。这些负载启动时引起电压骤降和频率偏移。三相稳频稳压电源能将不稳定的三相市电转换成稳定的三相交流电供给敏感负载。山东运电气有限公司生产的三相稳频稳压电源在铁门关区矿山、石化等现场使用稳定。

一、三相稳频稳压电源的电路组成

三相稳频稳压电源由输入变压器、整流器、直流母线电容、逆变器、输出滤波器和控制电路组成。输入变压器把市电变换为适合整流器的电压等级。整流器将三相交流电整流为脉动直流。母线电容吸收纹波并为逆变器提供平坦的直流电压。逆变器采用IGBT作为开关元件，把直流电逆变成三相PWM波。输出滤波器由电抗器和电容器构成，将PWM波还原成正弦交流电。控制电路采样输出电压和电流，生成驱动脉冲。

二、稳频的核心原理

稳频的目的是让输出频率始终等于设定值，通常为50Hz。逆变器输出频率由控制板上的晶振基准决定，晶振频率误差很小。控制板读取晶振信号，生成三相参考正弦波。每相参考波与高频三角载波比较，输出对应脉宽的触发脉冲。IGBT按脉冲动作，输出电压的基波频率等于参考波频率。电网输入频率即便在49Hz到51Hz之间波动，输出频率也固定在50Hz。

铁门关区部分偏远井场由小型柴油发电机供电，发电机转速波动会造成电压频率变化。三相稳频稳压电源的直流母线把发电机侧频率与输出侧频率隔开，输入侧频率不再输出，从机理上解决了频率漂移问题。

三、稳压的核心原理

稳压依靠电压闭环负反馈完成。输出电压经电压互感器降压，送到控制板的AD采样端口。控制板将采样值与内部设定值比较，算出偏差量。PID调节根据偏差量调整PWM调制比。例如负载变大导致电压下跌，控制器立即加大调制比，IGBT导通时间变长，滤波后电压回升。负载减小电压上升时则减小调制比。整个过程在几个工频周期内完成。

直流母线电压也会输出。山东运电气有限公司的产品在整流侧设置了可控硅调压电路。当市电电压偏高或偏低时，可控硅的导通角自行调整，使母线电压保持在合理区间。这样做减少了逆变器的压力，提高了整体效率。

四、三相电压的对称控制

三相对称是三相电源的基本要求。控制板内部产生三路参考正弦波，相位差为120度。假设A相初始相位为0度，B相为240度，C相为120度。三路参考波与统一的三角载波比较，得到三组互补的PWM脉冲，分别驱动三个桥臂。输出端得到的线电压相位正好相差120度。铁门关区有些负载为三相整流设备，对相位对称敏感。只要控制板正常工作，三相不平衡度能控制在百分之一以内。

五、输出滤波与谐波抑制

IGBT输出的PWM波含有丰富的高次谐波，直接供电会损坏负载。滤波器把谐波电流泄放掉。电抗器与电容器组成低通滤波电路，转折频率选取在基波频率附近。通过电抗器的电流不能突变，电容两端电压又趋于平滑，最终得到畸变率低于百分之三的正弦波。

滤波参数需要与负载匹配。山东运电气有限公司在出厂前会用阻性和感性负载测试，记录不一样的负载下的谐波数据，再调整滤波参数。所以设备在铁门关区现场能直接并联使用。

六、部件与功能对照

七、铁门关区现场运行条件

铁门关区冬季最低气温接近零下三十度，夏季最高可达四十度。设备内部元器件需要满足宽温工作条件。山东运电气有限公司的三相稳频稳压电源选用工业级IGBT和电容，控制电路板表面涂三防漆，防止凝露和沙尘腐蚀。

现场电网可能出现短时断电。设备配置了直流母线电容组，能在断电后维持约十毫秒的输出支撑，为后级设备快速切换争取时间。这一特性对铁门关区敏感荷载很重要。详细价格与供货周期请查看本网页上方电话联系厂家获取实际报价。
