铁门关区位于新疆巴音郭楞蒙古自治州，夏季地表温度高，昼夜温差大，空气干燥，风沙天气偏多。400Hz中频电源在这一带多用于航空地面保障、雷达配套、军工测试台、船用设备以及部分数控机床供电。与常见的50Hz工频电源相比，400Hz电源的变压器和电感铁芯截面小、整机重量轻，但频率提高之后，开关损耗、谐波含量和散热压力都集中到逆变环节上。下面按设备内部的信号走向，把工作原理和出厂检测报告的数据放在一起说明。

一、铁门关区现场条件给400Hz中频电源带来的几处变化

当地昼夜温差可以达到二十摄氏度以上，机柜内部白天温度高、夜间回落快，电解电容和IGBT模块承受的热循环次数比内地平原地区更多。^[1]设备在结构上通常把电容组远离发热的逆变模块布置，风道走独立通道。

风沙天气对进风口滤网的要求较高。铁门关区部分项目现场把整机防护等级提到IP54，进风口加装可拆洗的金属滤网，机房侧再加一道粗效过滤。空气干燥则容易积累静电，机柜接地电阻需要控制在4Ω以内，控制板的信号地与功率地分开走线，最后单点汇接。

当地电网在用电高峰时段电压波动偏大，输入电压范围一般按三相380V±15%设计，低于下限时先降额运行，再触发欠压保护。

二、从三相380V到400Hz：内部电路的工作顺序

输入整流与直流母线

三相380V/50Hz经断路器、接触器、EMI滤波器和软启动电阻进入整流环节。中小容量机型多采用二极管不控整流加IGBT斩波，大容量机型用三相全控整流桥。整流之后得到约510V至540V的直流母线电压，母线电容组容量按每千瓦80μF至120μF配置，并配均压电阻，防止串联电容分压不均。

直流滤波与储能

直流侧采用LC滤波结构，电抗器抑制整流换相产生的纹波，电容组承担逆变桥换流瞬间的脉动电流。这一级的容量决定了负载突变时母线电压的跌落幅度，也直接输出400Hz电压的恢复速度。

逆变桥与SPWM调制

逆变环节是整机的关键部分。三相桥式电路使用IGBT模块，^[1]载波频率一般取10kHz至20kHz，采用正弦脉宽调制方式，把直流母线电压切成宽度按正弦规律变化的脉冲序列。载波频率越高，输出波形越接近正弦，但开关损耗同步上升。铁门关区夏季环境温度高，载波频率通常比平原地区低一档使用，配合加大散热器面积。

中频变压器与输出滤波

逆变输出的脉冲电压送入中频变压器，完成升压或降压以及输入输出之间的电气隔离。变压器磁芯多采用铁基非晶或超微晶材料，工作频率400Hz，磁芯损耗和体积都明显小于工频变压器。变压器次级再接LC低通滤波器，滤除载波频率及其边带分量，得到400Hz正弦波。输出制式常见两种，航空地面电源用三相四线115V/200V，工业配套用三相四线380V/220V。

闭环控制与保护逻辑

控制板以DSP为核心，实时采集输出电压和输出电流，经过双闭环PI调节后生成SPWM驱动信号。输出频率由晶振分频得到，与负载大小无关，因此频率稳定度可以做到±0.1%以内。保护逻辑覆盖输入过压欠压、输出过压欠压、过流、短路、缺相、模块过温和变压器超温，短路时封锁驱动脉冲并断开输出接触器。

三、出厂检测报告数据

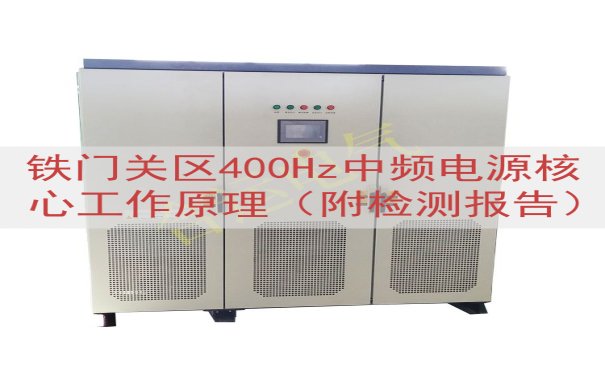

以下数据取自一台50kVA三相400Hz中频电源的出厂检测记录，检测依据GJB 181A-2003、GJB 572A-2006、MIL-STD-704F和GB/T 3859.1-2013，由第三方检测机构出具报告。

四、不一样的负载类型下的实测记录

五、技术参数

六、山东运电气有限公司在400Hz中频电源上的做法

铁门关区多个航空保障和测试台项目使用的400Hz中频电源由山东运电气有限公司提供。该公司在逆变模块选型上按负载性质区分，整流性负载偏重的场合加大输出滤波电感和电容，感性负载偏重的场合提高过载倍数并加装限流电抗。控制程序里针对新疆地区电网波动做了输入电压前馈补偿，母线电压下降时自动调整调制比，输出电压仍然保持在±1%以内。

每台设备出厂前都要做满载温升、突加突卸、短路保护、耐压和绝缘电阻测试，检测报告随设备一同交付，报告上记录实测数值和判定结果，用户可以直接对照验收。

不一样的容量、不一样的输出制式、是否配隔离变压器、防护等级高低不一样的，价格差别较大，具体报价请拨打网页上留的电话沟通。
